DTS-2称重传感器
产品简介：
DTS-2“S”型称重传感器，采用钢制弹性体，结构紧凑，用于拉、压力均可。
外形厚、高度低，精度高、拉、压输出对称性好，性能稳定可靠，安装使用方便。
适用于制作机电结合秤、吊钩秤、料斗秤、工艺秤及其它测力称重设备。

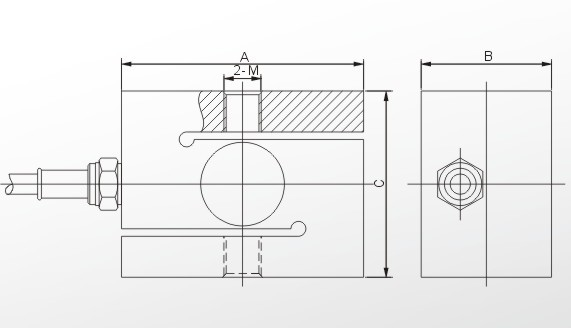

量程 Capacity (kg) | 尺寸Size(mm) | |||
A | B | C | M | |
200~750 | 66.0 | 35.5 | 50.5 | M10 |
1~2 | 100.5 | 50.5 | 70.5 | M12 |
2.5~5 | 150.5 | 80.5 | 100.5 | M18 |
主 要 技 术 指 标Main Description | ||
| 测量范围Capacity | 200、250、500、750、1000、2000、2500、5000 | kg |
输出灵敏度Rated Output | 2．0±0.010 | mV/V |
非线性Linear | ±0.02 | %F.S |
滞后Hysteresis | ±0.02 | %F.S |
重复性Reapeatability | ±0.01 | %F.S |
蠕变Creep | ±0.02 | %F.S |
零点输出Zero Balance | ≤±1.0 | %F.S |
温度补偿范围 Conpensated Temperature Range | 室温～+60 | ℃ |
零点温度补偿系数Temperature Effect On Zero | ±0.02 | %F.S/10 ℃ |
额定输出温度系数 Temperature Effect On Output | ±0.02 | %F.S/10 ℃ |
供桥电压 Excitation Voltage | 10V | AC/DC |
绝缘电阻Insulation Resistence | ≥5000 | MΩ/100VDC |
输入电阻 Input Resistence | 385±10 | Ω |
输出电阻Output Resistence | 350±2 | Ω |
允许过载系数Safe Overload | 120 | %F.S |
电缆连接方式Cable Connection | 信号输出Singal Output： 黄:Yellow (+) 黑:Black (－) | |
供桥电压Excitation Voltage： 红Red: (+) 绿Green： （－） | ||
