DT-1吊钩秤专用传感器
产品简介：
DT-1型称重传感器是用于吊钩秤专用的传感器，弹性体采用合金钢材料制作，具有精度高、安装方便、抗偏载能力强、抗冲击性能好等优点，经过良好的防尘、防潮密封，
适用于各种吊秤的使用。

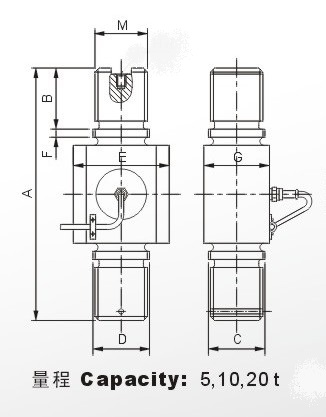

量程Capacity | 尺寸Size(m m) | ||||||||
t | A | B | C | D | E | F | G | H X 1 | M |
5 | 206.1 | 48.2 | 45.2 | 55.2 | 65.2 | 8.2 | 45.2 | - | M36X3 |
10 | 206.1 | 49.2 | 55.2 | 55.2 | 76.2 | 8.2 | 58.2 | 12X8 | M42X3 |
20 | 205.1 | 60.2 | 56.2 | 56.2 | 93.2 | 8.2 | 64.2 | 20X6 | M52X3 |
![SS7%FX`E_]()HM]XOS8X~QM.png](/upload/default/20200831/c90c0e1507912f668de41ff2926d6d2e.png "SS7%FX`E_]()HM]XOS8X~QM.png")
主 要 技 术 指 标Main Description | ||
测量范围Capacity | 5、10、20 | kg |
输出灵敏度Rated Output | 2.0±0.10 | mV/V |
非线性Linear | ±0.03 | %F.S |
滞后Hysteresis | ±0.03 | %F.S |
重复性Reapeatability | ±0.01 | %F.S |
蠕变Creep | ±0.02 | %F.S |
零点输出Zero Balance | ≤±1.0 | %F.S |
温度补偿范围 Conpensated Temperature Range | 室温～+60 | ℃ |
零点温度补偿系数Temperature Effect On Zero | ±0.02 | %F.S/10 ℃ |
额定输出温度系数 Temperature Effect On Output | ±0.02 | %F.S/10 ℃ |
供桥电压 Excitation Voltage | 10V | AC/DC |
绝缘电阻Insulation Resistence | ≥5000 | MΩ/100VDC |
输入电阻 Input Resistence | 385±10 | Ω |
输出电阻Output Resistence | 350±2 | Ω |
允许过载系数Safe Overload | 120 | %F.S |
电缆连接方式Cable Connection | 信号输出Singal Output： 黄:Yellow (+) 黑:Black (－) | |
供桥电压Excitation Voltage： 红Red: (+) 绿Green： （－） | ||
