DTQ-1桥式传感器
产品简介：

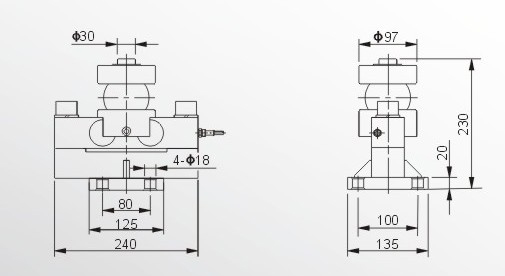

DTQ-1型桥式传感器，弹性体为两端固定，中间受力的桥式结构，结构紧凑，传力组件采用压头、钢球结构，可自动复位调心，抗侧向能力强，精度高，性能稳定可靠，良好的密封，适应恶劣工作环境，安装方便。
可用于制作各种电子汽车衡、轨道衡、料斗秤及工业自动化测量控制系统。
主 要 技 术 指 标Main Description | |||
测量范围Capacity | 10、15、20、25、30 | kg | |
输出灵敏度Rated Output | 2．0±0.10 | mV/V | |
非线性Linear | ±0.03 | %F.S | |
滞后Hysteresis | ±0.03 | %F.S | |
重复性Reapeatability | ±0.01 | %F.S | |
蠕变Creep | ±0.02 | %F.S | |
零点输出Zero Balance | ≤±1.0 | %F.S | |
温度补偿范围 Conpensated Temperature Range | 室温～+60 | ℃ | |
零点温度补偿系数Temperature Effect On Zero | ±0.02 | %F.S/10 ℃ | |
额定输出温度系数 Temperature Effect On Output | ±0.02 | %F.S/10 ℃ | |
供桥电压 Excitation Voltage | 10V | AC/DC | |
绝缘电阻Insulation Resistence | ≥5000 | MΩ/100VDC | |
输入电阻 Input Resistence | 770±10 | Ω | |
输出电阻Output Resistence | 700±2 | Ω | |
允许过载系数Safe Overload | 120 | %F.S | |
电缆连接方式Cable Connection | 信号输出Singal Output： 黄:Yellow (+) 黑:Black (－) | ||
供桥电压Excitation Voltage： 红Red: (+) 绿Green： （－） | |||
