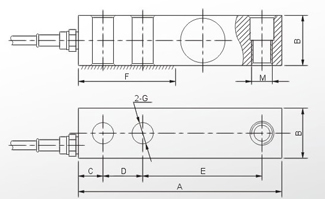

量程 | 尺寸 | 螺纹 | ||||||||
Klb | t | A | B | C | D | E | F | G | inch | mm |
0.1-5 | 0.02-2 | 130.2 | 32.2 | 15.5 | 25.5 | 76.3 | 57.2 | 13.5 | 1/2-20 | M12X1.75 |
5-10 | 2.5-5 | 171.2 | 38.0 | 19.0 | 19.2 | 95.5 | 76.2 | 20.2 | 3/4-16 | M18X1.5 |
15-20 | 7.5-10 | 222.5 | 50.6 | 25.5 | 25.5 | 124.0 | 102.2 | 27.2 | 1″-14 | M24X2 |
主 要 技 术 指 标Main Description | |||
测量范围Capacity | 0.05、1、1.5、2、2.5、5、7.5、10 0.1、0.2、0.5、1、2、2.5、5、10、15、20 | t Klb | |
输出灵敏度Rated Output | 2.0±0.010 3.0±0.010 | mV/V | |
非线性Linear | ±0.02 | %F.S | |
滞后Hysteresis | ±0.02 | %F.S | |
重复性Reapeatability | ±0.01 | %F.S | |
蠕变Creep | ±0.02 | %F.S | |
零点输出Zero Balance | ≤±1.0 | %F.S | |
温度补偿范围 Conpensated Temperature Range | 室温～+60 | ℃ | |
零点温度补偿系数Temperature Effect On Zero | ±0.02 | %F.S/10 ℃ | |
额定输出温度系数 Temperature Effect On Output | ±0.02 | %F.S/10 ℃ | |
供桥电压 Excitation Voltage | 10V | AC/DC | |
绝缘电阻Insulation Resistence | ≥2000 | MΩ/100VDC | |
输入电阻 Input Resistence | 385±10 | Ω | |
输出电阻Output Resistence | 350±2 | Ω | |
允许过载系数Safe Overload | 120 | %F.S | |
电缆连接方式Cable Connection | 信号输出Singal Output： 黄:Yellow (+) 黑:Black (－) | ||
供桥电压Excitation Voltage： 红Red: (+) 绿Green： （－） | |||
