DTL-6轮辐式传感器
产品简介：
DTL-6轮辐式传感器外形高度低，具有抗侧向能力强，抗冲击性能高的特点，经过良好的防尘、防潮密封，适用于制作各种汽车衡、料斗秤、配料秤等衡器。

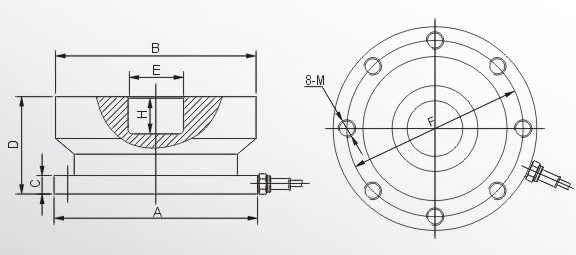

量程 | 尺寸mm | |||||||
Klb | A | B | C | D | E | F | H | M |
50 | 140.0 | 137.5 | 12.8 | 63.5 | 38.2 | 121.0 | 25.5 | 7/16-20 |
100 | 140.0 | 137.5 | 12.8 | 66.8 | 38.2 | 121.0 | 28.5 | 7/16-20 |
主 要 技 术 指 标Main Description | ||
测量范围Capacity | 0.5~15、30 | kg |
输出灵敏度Rated Output | 2.0±0.010 | mV/V |
非线性Linear | ±0.05 | %F.S |
滞后Hysteresis | ±0.05 | %F.S |
重复性Reapeatability | ±0.03 | %F.S |
蠕变Creep | ±0.02 | %F.S |
零点输出Zero Balance | ≤±1.0 | %F.S |
温度补偿范围 Conpensated Temperature Range | 室温～+60 | ℃ |
零点温度补偿系数Temperature Effect On Zero | ±0.02 | %F.S/10 ℃ |
额定输出温度系数 Temperature Effect On Output | ±0.02 | %F.S/10 ℃ |
供桥电压 Excitation Voltage | 10V | AC/DC |
绝缘电阻Insulation Resistence | ≥5000 | MΩ/100VDC |
输入电阻 Input Resistence | 750±10 | Ω |
输出电阻Output Resistence | 700±5 | Ω |
允许过载系数Safe Overload | 120 | %F.S |
电缆连接方式Cable Connection | 信号输出Singal Output： 黄:Yellow (+) 黑:Black (－) | |
供桥电压Excitation Voltage： 红Red: (+) 绿Green：（－） | ||
